Статьи » Справочники, учебники, радиодело » Конденсаторы пленочные и керамические - фото справочник
Конденсаторы пленочные и керамические - фото справочник

Конденсаторы - фото справочник



Здесь я буду выкладывать фотографии различных пленочных и керамических конденсаторов, с некоторыми пояснениями и расшифровками маркировок





Внимание: навигация по страницам внизу статьи!



Конденсаторы пленочные и керамические - фотосправочник, с расшифровкой кодовых маркировок

Производители конденсаторов и радиодеталей 1 - Китай, Гонконг, Тайвань, Нонейм

Производители конденсаторов и радиодеталей 2 - Япония, Корея, страны Азии

Производители конденсаторов 3 - Америка, Европа, страны "Соцлагеря"

Советские керамические и пленочные конденсаторы - фотосправочник

Советские электролитические конденсаторы - фотосправочник




Маркировка конденсатора 1n5 - это значит 1500 пФ, или 1,5 нФ, или 0,0015 мкФ (импортная кодовая маркировка 152)



маркировка конденсатора 1n5 или 152

Тип конденсатора К10-7В

Керамический (дисковый) конденсатор, аналог К10-19, КД-2, применяется в цепях постоянного, пульсирующего, переменного токов в импульсных режимах

Имеет керамический диэлектрик, обеспечивающий устойчивую линейную зависимость емкости от температуры и используется для настройки контуров и др.

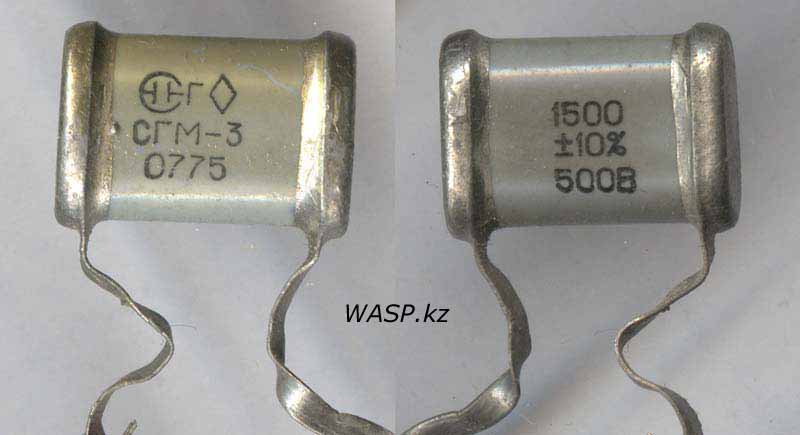

конденсатор СГМ-3 1500 пФ

Тип конденсатора СГМ-3, слюдяной, 1500 пФ, ±10%, 500 вольт, 1975 год



советский конденсатор на 1500 пФ

Советский конденсатор 1979 года, на 1500 пФ, 250 вольт, тип неизвестен, видимо пленочный

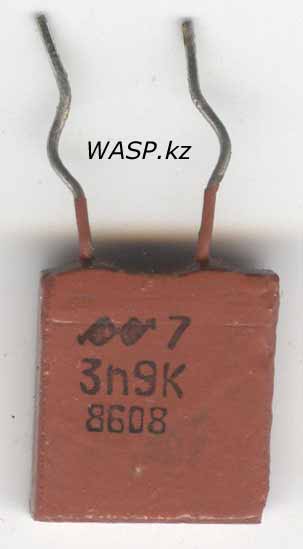

Маркировка конденсатора 3n9K или 3n9J - это значит 3900 пФ, или 3,9 нФ, или 0,0039 мкФ (импортная кодовая маркировка 392)



маркировка конденсатора 3n9J или 392  маркировка конденсатора 3n9K или 392

Тип конденсатора К21-7 керамический, рассчитанный на работу в цепях постоянного, переменного тока и в импульсных режимах

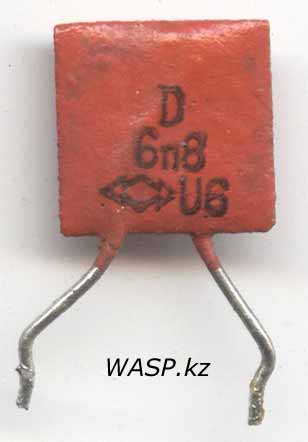

Маркировка конденсатора 6n8 - это значит 6800 пФ, или 6,8 нФ, или 0,0068 мкФ (импортная кодовая маркировка 682)



Маркировка конденсатора 6n8 или 682

Тип конденсатора К10-7В Керамический (дисковый) конденсатор






Маркировка конденсатора 68n - это значит 68000 пФ, или 68 нФ, или 0,068 мкФ (импортная кодовая маркировка 683)



Маркировка конденсатора 68n или 683

Тип конденсатора К10-7В Керамический (дисковый) конденсатор

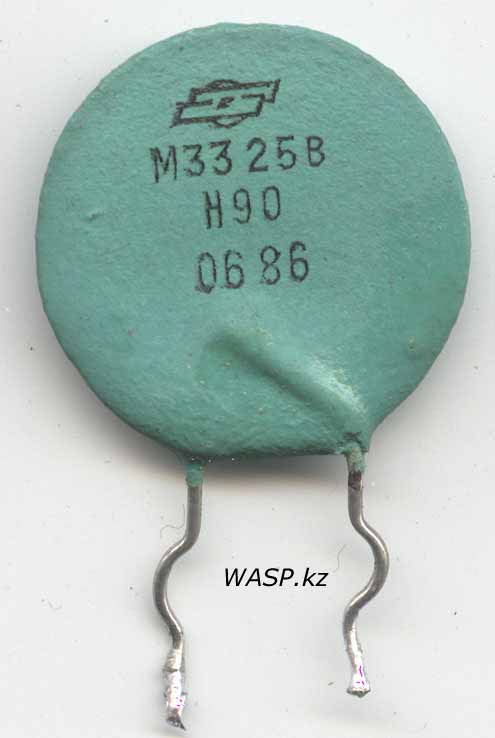

Маркировка конденсатора М33 - это значит 330000 пФ, или 330 нФ, или 0,33 мкФ (импортная кодовая маркировка 334).



Маркировка конденсатора М33 или 334

Тип конденсатора К10У-5 керамический дисковый

Конденсатор рассчитан на номинальное напряжение 25 Вольт, код Н90 обозначает температурный коэффициент емкости (ТКЕ)

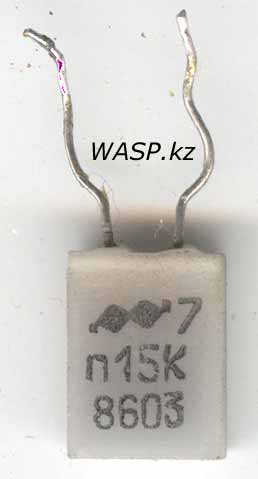

Маркировка конденсатора n15K - это значит 150 пФ, или 0,15 нФ, или 0,00015 мкФ (импортная кодовая маркировка 151).



Маркировка конденсатора n15K   Маркировка конденсатора 151

Рис. слева - конденсатор К10-7В, керамический. Рис. справа - конденсатор К21-7 керамический






Маркировка конденсатора n20 - это значит 200 пФ, или 0,2 нФ, или 0,0002 мкФ (импортная кодовая маркировка мне неизвестна).



Маркировка конденсатора n20  конденсатор на 0,0002 мкФ

Конденсатор типа К10-7В керамический

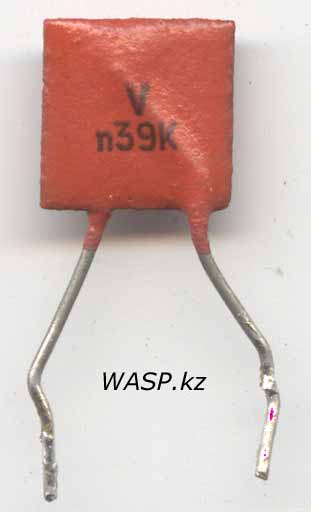

Маркировка конденсатора n39K - это значит 390 пФ, или 0,39 нФ, или 0,00039 мкФ (импортная кодовая маркировка 391).



Маркировка конденсатора n39K или 391

Конденсатор типа К10-7В керамический

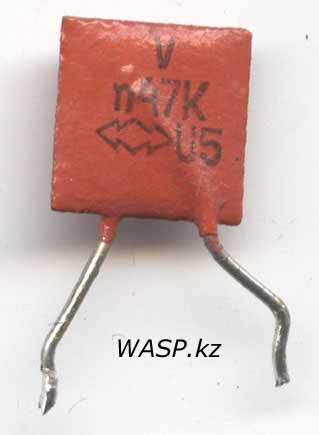

Маркировка конденсатора n47K - это значит 470 пФ, или 0,47 нФ, или 0,00047 мкФ (импортная кодовая маркировка 471).



Маркировка конденсатора n47K или 471

Конденсатор типа К10-7В керамический

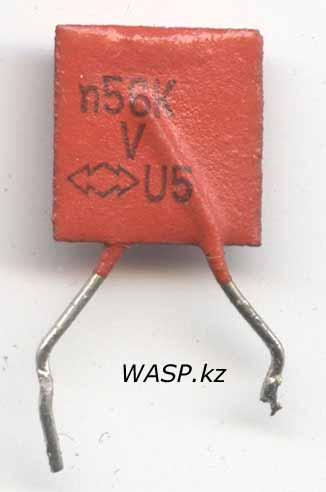

Маркировка конденсатора n56K - это значит 560 пФ, или 0,56 нФ, или 0,00056 мкФ (импортная кодовая маркировка 561).



Маркировка конденсатора n56K или 561

Конденсатор типа К10-7В керамический

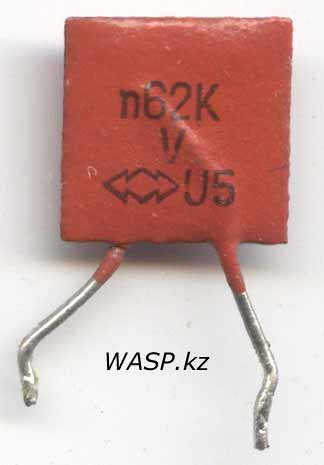

Маркировка конденсатора n62K - это значит 620 пФ, или 0,62 нФ, или 0,00062 мкФ (импортная кодовая маркировка 621).



Маркировка конденсатора n62K  Маркировка конденсатора 621

Конденсатор типа К10-7В керамический

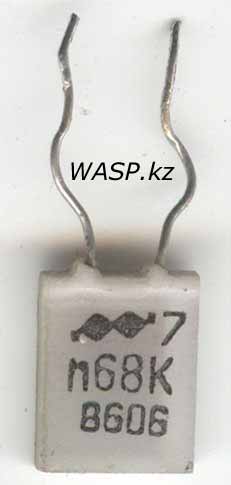

Маркировка конденсатора n68K - это значит 680 пФ, или 0,68 нФ, или 0,00068 мкФ (импортная кодовая маркировка 681).



Маркировка конденсатора n68K или 681

Конденсатор типа К21-7 керамический






Маркировка конденсатора n75K - это значит 750 пФ, или 0,75 нФ, или 0,00075 мкФ (импортная кодовая маркировка 751).



Маркировка конденсатора n75K или 751

Конденсатор типа К10-7В керамический





Далее: конденсаторы с маркировкой 102 - 0,001 мкФ, потом конденсаторы с маркировкой 104 - 0,01 мкФ, затем пленочные конденсаторы одного китайского производителя...





Михаил Дмитриенко, Алма-Ата, 2012 г
