Статьи » ГД - динамики, микрофоны » GoldStone W-606, НЧ-головка, 145 см, Китай
GoldStone W-606, НЧ-головка, 145 см, Китай

Динамическая головка GoldStone W-606, НЧ, 145 см, Китай





Низкочастотный динамик GoldStone W-606 имеет диаметр диффузора 14 сантиметров, номинальную мощность 30 ватт и импеданс 8 Ом. Сделан в Китае, на сайте GoldStone (производящей динамические головки), этой модели нет, нет похожих моделей. В интернете об нем нет вообще ни полслова… Но мы будем придерживаться существующей маркировки.



Динамик GoldStone W-606 имеет круглую конструкцию с неэкранированной магнитной цепью. Корзина стальная, штампованная из стали 0,7 мм. Диффузор конический, сделан из прессованной целлюлозной массы с пропиткой. Пылезащитный колпачок имеет вогнутую форму, сделан из той же бумаги, что и диффузор. С лицевой стороны и диффузор, и колпачок покрыты лаком (?) с тонкими радиальными кольцами. Подвес тороидальной формы, выпуклый, сделан из резины и приклеен с нижней стороны диффузора. По внешнему краю подвес приклеен к корзине и поверх него наклеено кольцо из эластичного материала - мелкопористый поролон (?). Центрирующая шайба обычная, гофрированная из ткани с пропиткой.



Подводящие провода средней толщины, медные, плетенные. Проходят просто через отверстия в диффузоре, место пайки с проводами катушки закрыто пылезащитным колпачком. Контактная площадка стандартная, имеет маркировку "+" и "-", сами контакты под пайку и под клеммы. Под пайку: "тонкий" контакт - минус, "толстый" - плюс.



Магнит большой и тяжелый. Сверху и снизу его толстые стальные пластины толщиной 6 мм.

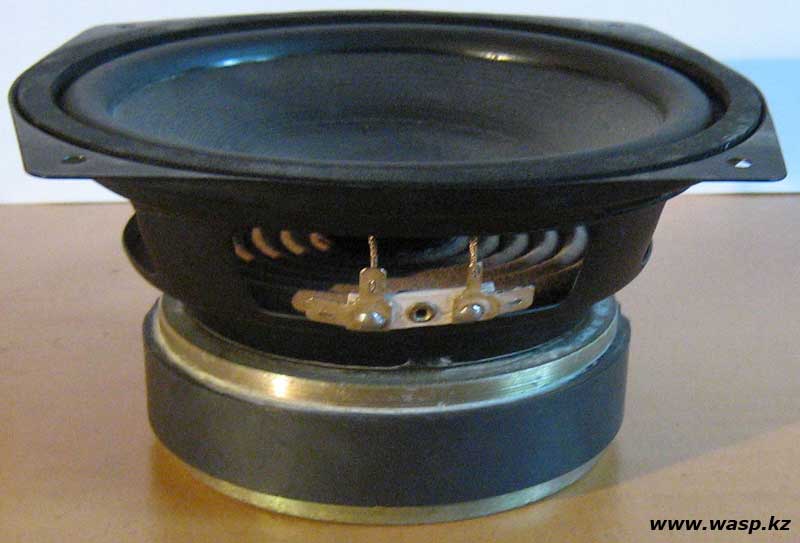

GoldStone W-606, НЧ, 145 см

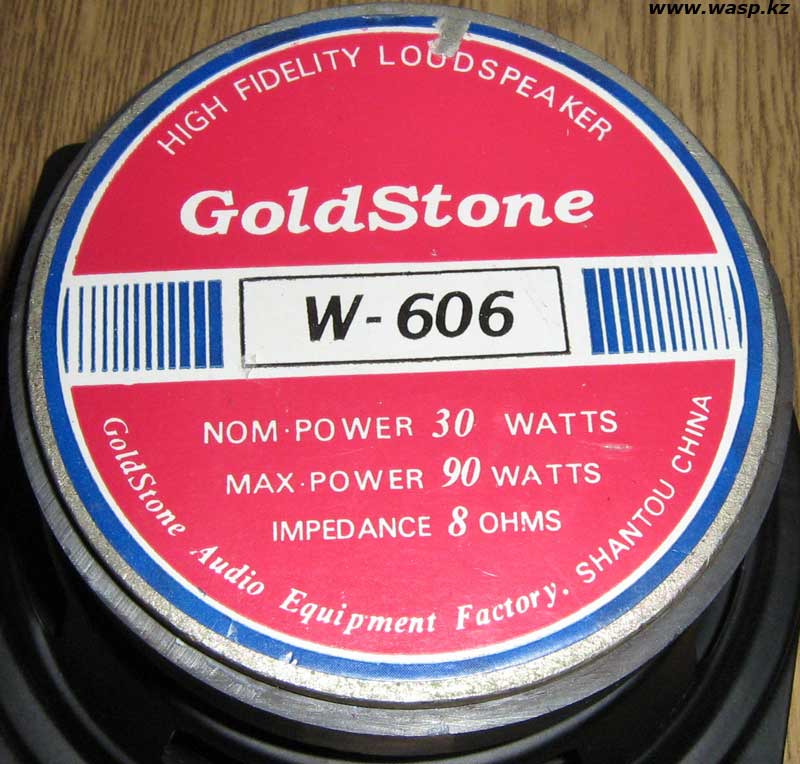

На торцевой пластине наклеена этикетка, на которой напечатано:



High Fidelity Loudspeaker

GoldStone

W-606

Nom. power 30 watts

Max. power 90 watts

Impedance 8 ohms

GoldStone Audio Equipment Factory. Shantou China



GoldStone Audio Equipment Factory. Shantou China



Размеры динамической головки GoldStone W-606:



Полный диаметр лицевой стороны, по корзине - 163 мм

Диаметр диффузора (вместе с активной частью подвеса) - 145 мм

Отверстия под монтаж - 6 мм в диаметре (4 шт.)

Полная высота (глубина) динамика - 83 мм

Размеры магнита: диаметр - 102,5 мм, высота - 20 мм

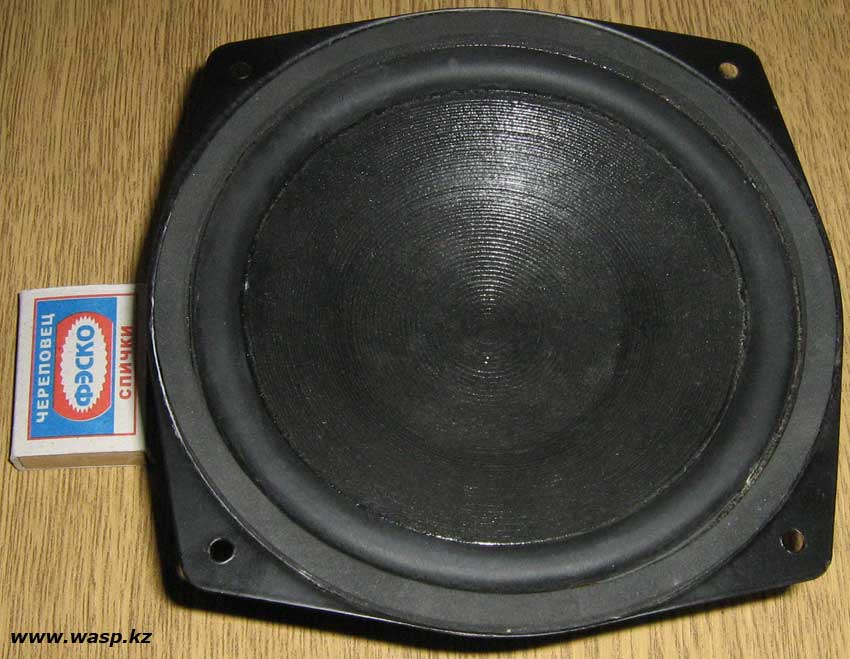

GoldStone W-606 НЧ-головка

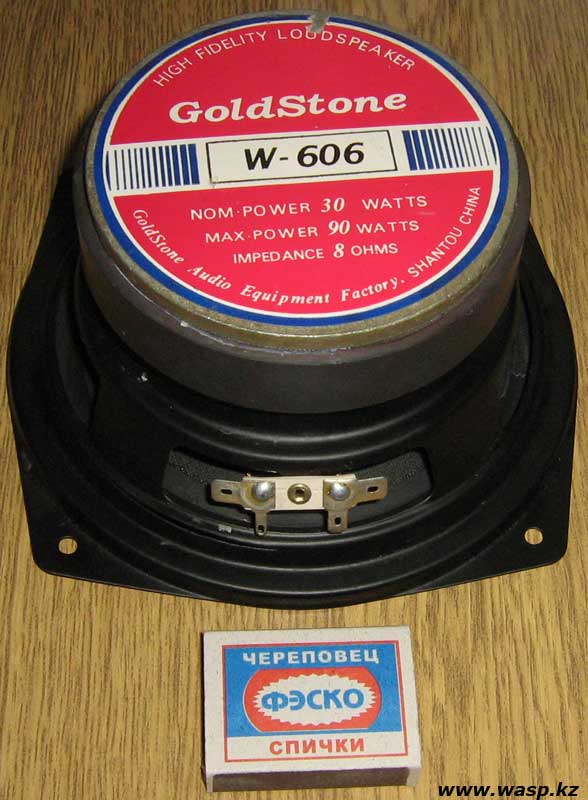

динамик GoldStone W-606



Низкочастотная динамическая головка GoldStone W-606, по всей вероятности предназначена для реализации автомобильных акустических систем. Монтаж лучше всего осуществлять с внутренней стороны, так как посадочное место с внутренней стороны корзины очень узкое, а на передней панели имеется уже упоминавшееся кольцо, которое и обеспечивает необходимую герметичность (должно по идее).



Отсутствие экрана вещь некритическая, однако, есть один неприятный момент – магнит крошится… потому его желательно обмотать изолентой.



Звук у динамической головки GoldStone W-606 приятный, сочный. Параметры ТС пока не снимались, из-за отсутствия свободного времени. Пока планируется установить их в двухполосную АС закрытого типа (ЗЯ - закрытый ящик), в паре с ВЧ головками Yindi YDQG5-47.

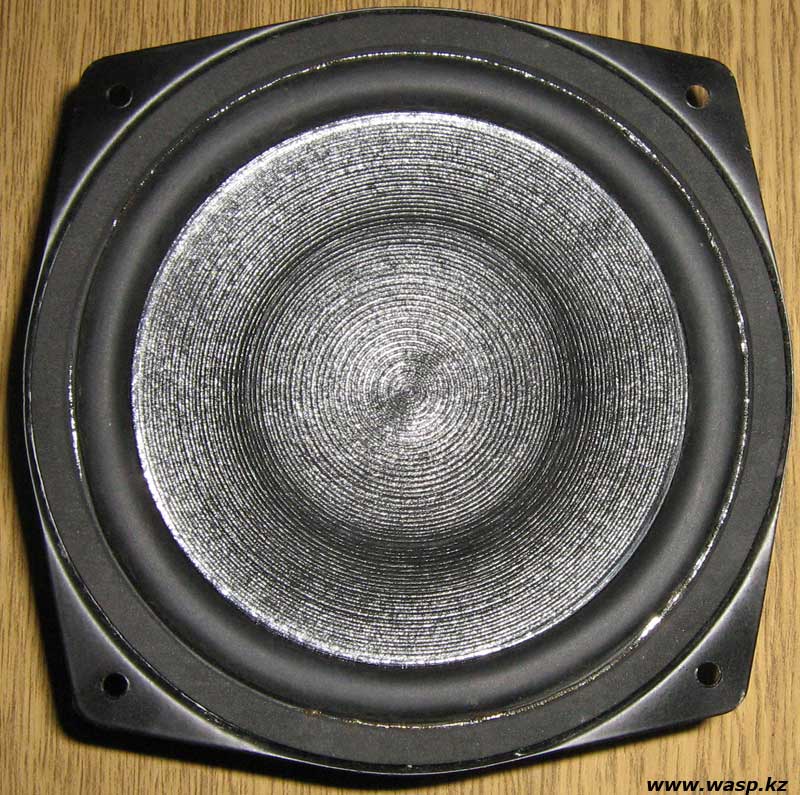

GoldStone W-606 динамик для сабвуфера

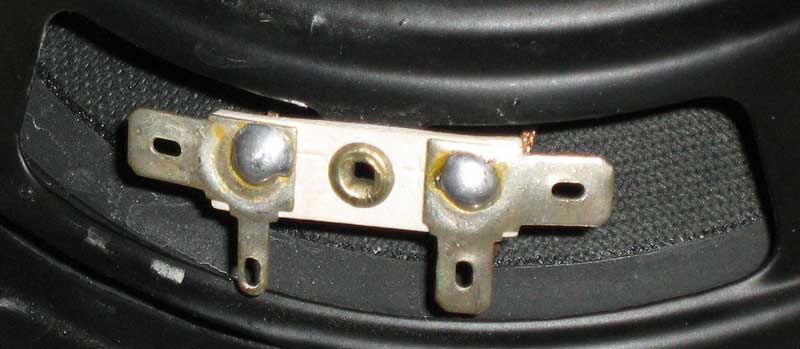

полярность подключения GoldStone W-606

Контакты динамика

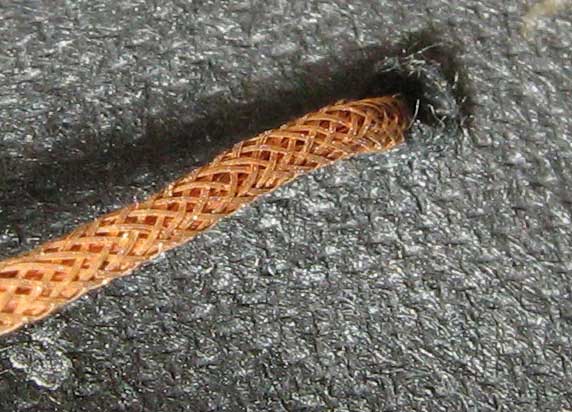

подводящие провода Goldstone W-606

Подводящий провод идет сквозь диффузор

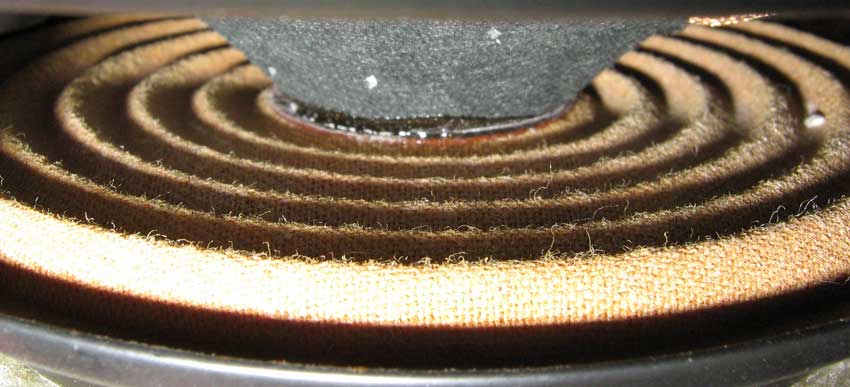

диффузор и центрирующая шайба GoldStone W-606

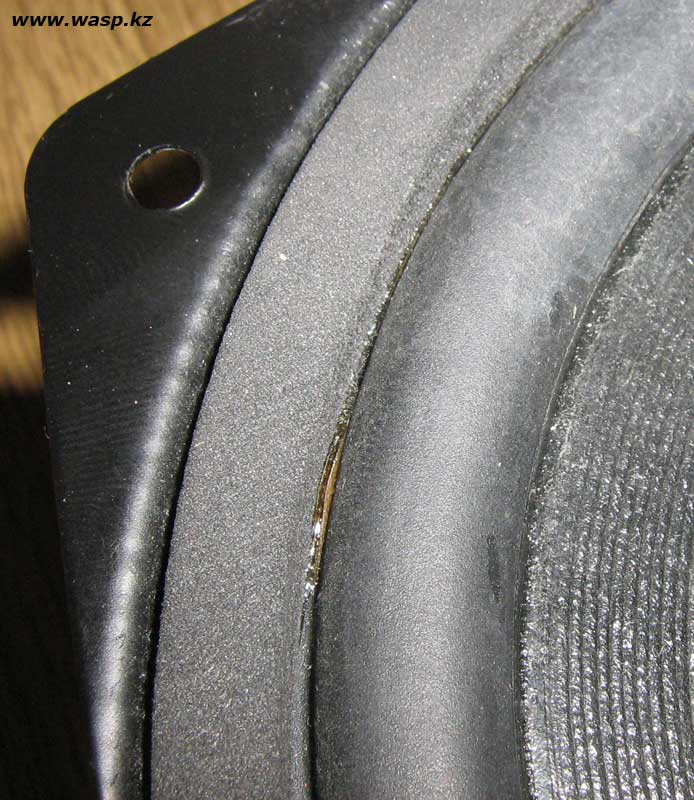

подвес динамика GoldStone W-606

Подвес и ушко крепления динамика

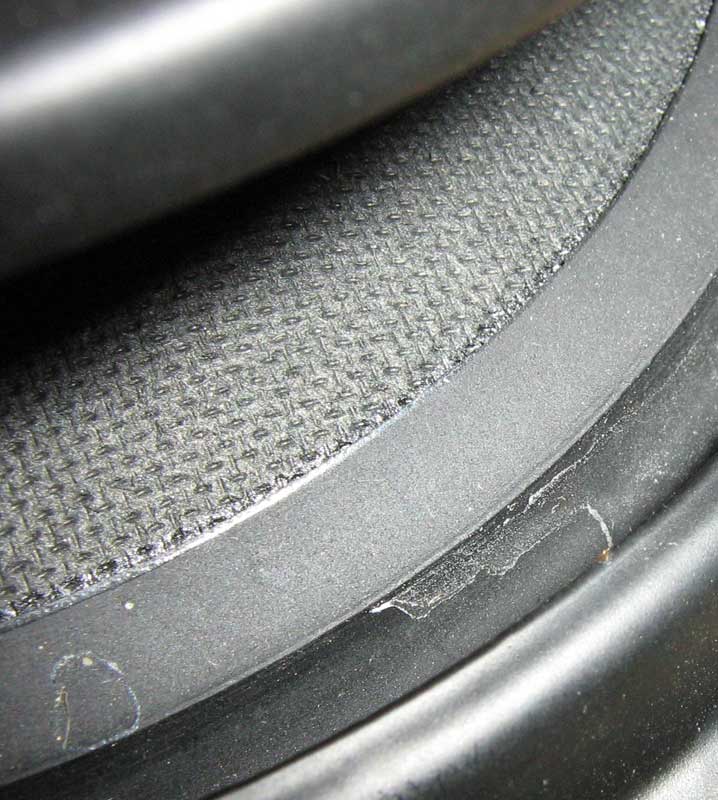

подвес изнутри GoldStone W-606

Подвес динамика изнутри



Михаил Дмитриенко, Алма-Ата, 2012 г.





Bass Speaker GoldStone W-606, 5,7", Made in China



Low-frequency Speaker GoldStone W-606 has diameter diffuser 14,5 centimetres, nominal Capacity of 30 watt and an impedance 8 Ohm. It is made in China, on site GoldStone (making the dynamic Heads), are not present this model.

GoldStone W-606 has a round design with without the protective magnetic screen. A basket steel, Stamped from a steel of 0,7 mm. Diffuser (cone) conic, it is made of the pressed cellulose weight with Impregnation. The dustproof cap has the concave form, is made of the same paper, as diffuser. With Face sheet and diffuser, and a cap are covered by a varnish (?) with thin radial rings. Edge Suspension (Outer suspension, surround, support) The toroidal form, convex, it is made of rubber and it is pasted from the bottom party diffuser. On the external To Edge Suspension (Outer suspension, surround, support) it is pasted to a basket and over it the ring from an elastic material is pasted - small porous foam rubber (?). An aligning washer usual, goffered from a fabric with impregnation.

Bringing wires of an average thickness, copper, braideds. Pass simply through apertures in diffuser, the place of the soldering with coil wires is closed by a dustproof cap. A contact platform Standard, has marks "+" and "-", contacts under the soldering and under plugs. Under the soldering: "thin" Contact - a minus, "thick" - plus.

Magnet big and heavy. From above and from below its thick steel plates in the thickness of 6 mm. On the face To plate the label on which it is printed is pasted:



High Fidelity Loudspeaker

GoldStone

W-606

Nom. power 30 watts

Max. power 90 watts

Impedance 8 ohms

GoldStone Audio Equipment Factory. Shantou China



The sizes of Speaker GoldStone W-606:



Full diameter of face sheet, on a basket - 163 mm

Diameter Diffuser (together with an active part Edge Suspension) - 154 mm

Apertures under installation - 6 mm in diameter (4 pieces)

Full height (depth) dynamics - 83 mm

The sizes of a magnet: diameter - 102,5 mm, height - 20 mm



Low-frequency dynamic head GoldStone W-606, is most likely intended for Realisations of automobile acoustic systems. Installation is better to carry out from the internal The parties, as a seat from the interior of a basket very narrow, and on the forward panel There is already mentioned ring, which provides necessary tightness (should on To idea).





Michael Dmitrienko, Alma-Ata, 2012
