Статьи » Видеокарты » ASUS AGP-V3400TNT/TV/8M видеокарта
ASUS AGP-V3400TNT/TV/8M видеокарта

Видеокарта ASUS AGP-V3400TNT/TV/8M Rev1.00



Из серии "Лавка антиквара"



Осенью 1998 года видеокарта ASUS V3400 TNT-TV была одним из безусловных лидеров средь всех видеокарт... А встроенный ТВ-тюнер был верхом роскоши и мечтаний многих юзеров той поры. Правда и стоила эта видеокарта тогда недешево... Скорость, стабильность, хорошая разгоняемость - вот что привлекало людей к этой видеокарте. Имеет четыре сипа памяти EliteMT -8Q M32L1632512A D84111BA, типа SGRAM. BIOS имеет маркировку TNN G5. ТВ-тюнер основан на чипе Philips SAA 7111A HZ CY6040 HSD9841 V2.

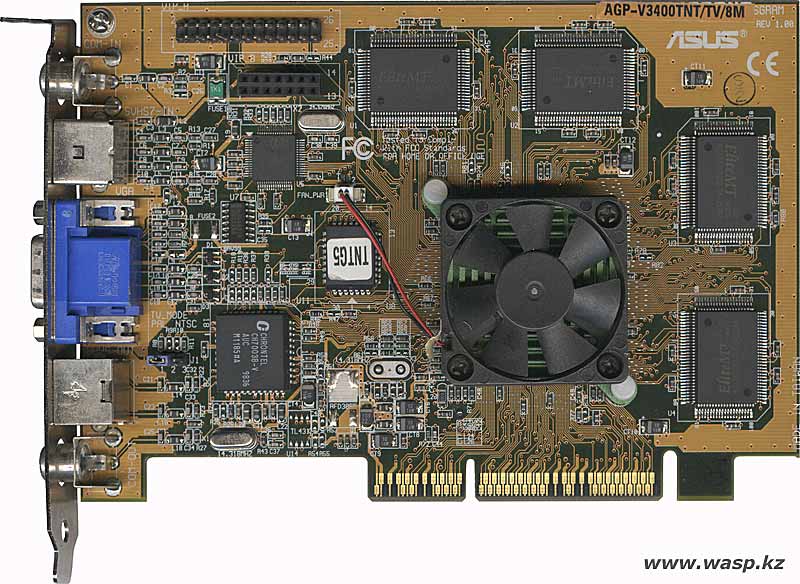

Видеокарта ASUS AGP-V3400TNT/TV/8M Rev1.00



Одновременный вывод изображения на монитор и TV

Поддержка API - Direct3D, OpenGL (ICD)

RAMDAC - 250 МГц

Максимальное разрешение 2D/3D - 1920 x 1200/1920 x 1200

GPU - nVidia RIVA TNT

Видеопамять - 8Mb

Тип видеопамяти - SGRAM

Интерфейс - AGP 2x/1x

TV out S-video, RCA

Поддержка ОС - Windows 95, Windows 98, Windows NT 4.0

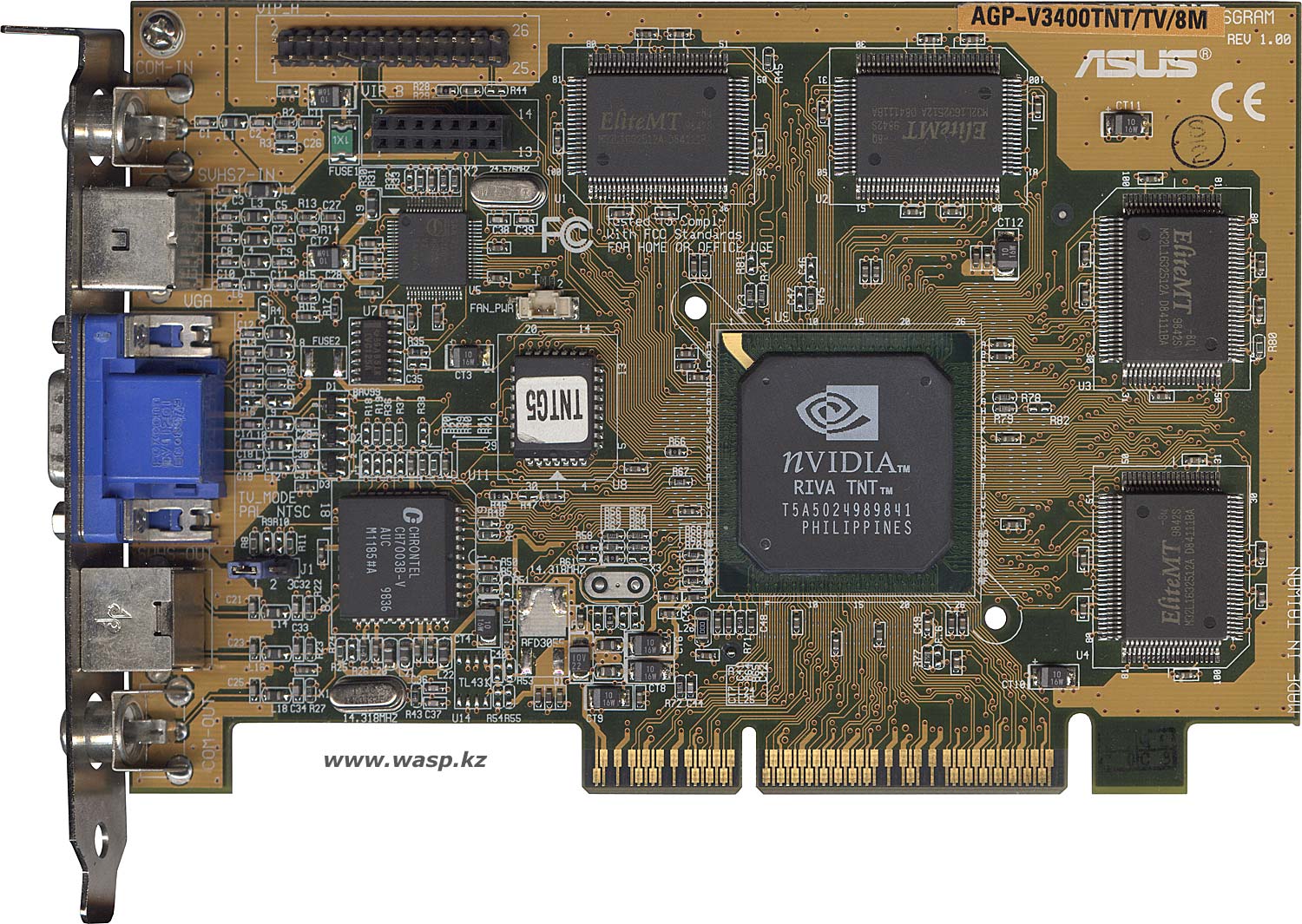

ASUS V3400 TNT-TV без охлаждения

Щелкните по рисунку, чтобы увеличить!

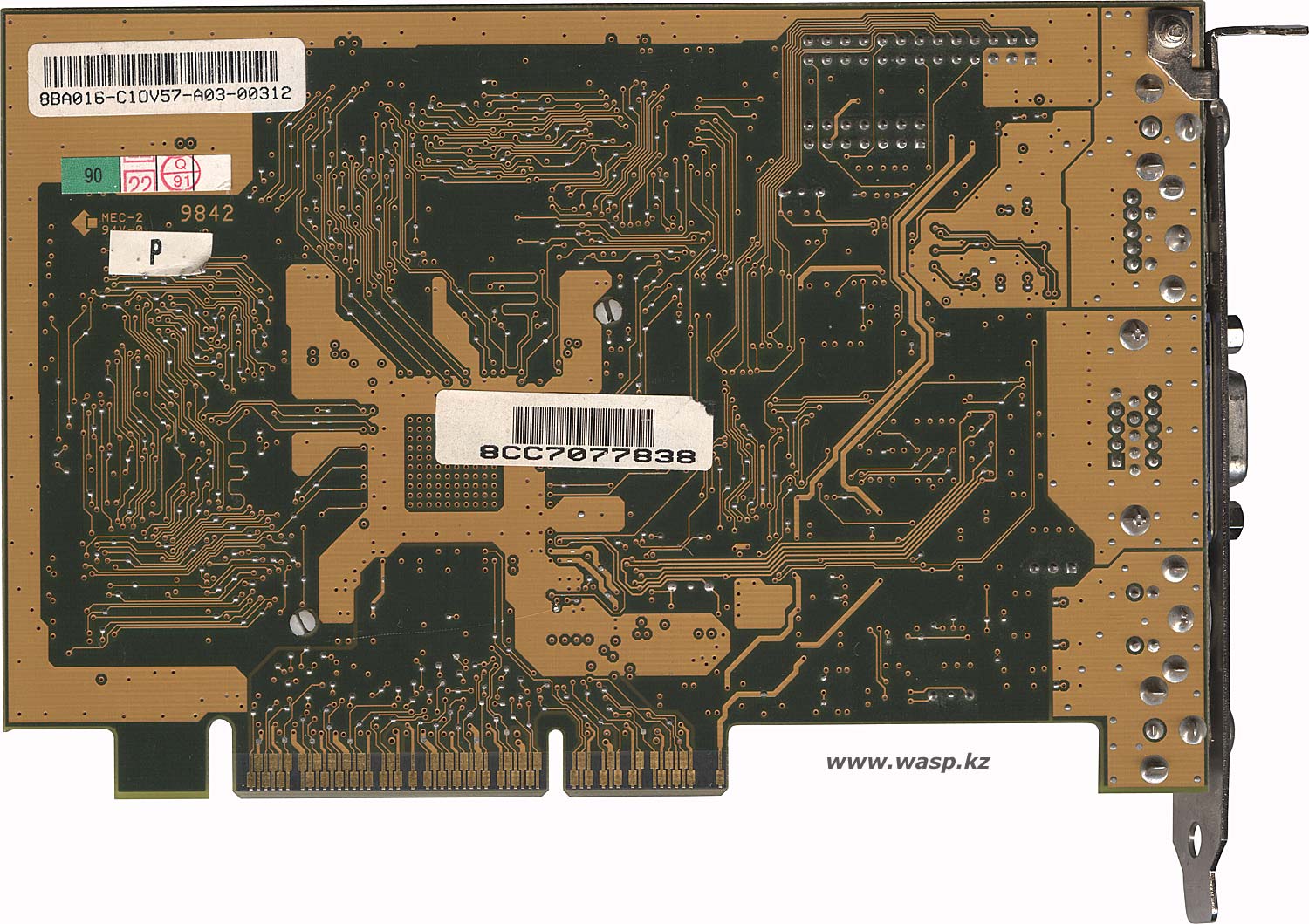

ASUS AGP-V3400TNT/TV схема видеокарты

Щелкните по рисунку, чтобы увеличить!



Михаил Дмитриенко, Алма-Ата, 2012 г.










ASUS AGP-V3400TNT/AGP-V3400TNT-TV

2D/3D-графический ускоритель



ШИНА: AGP 2x. Частота RAMDAC 250 МГц. Чипсет Riva TNT фирмы nVidia. ОЗУ 8 Мб SGRAM или 16 Мб SDRAM (125 МГц). Макс. частота регенерации в режиме 1024х768 - 170 Гц. Макс. количество цветов в режиме 1024х768 (2D) - 16,7 млн. Максимальное 2D разрешение - 1920х1200 (75 Гц). Максимальное 3D разрешение - 1920х1200 (16 Мб, 65 тыс. цветов, с вкл. Z-буфером).

3D-АКСЕЛЕРАЦИЯ: 24-разрядная Z-буферизация, плоскостное и Гуро-затенение, наложение текстур, в т.ч. с прозрачностью (Alpha-blending), коррекцией перспективы и моделированием рельефа (Bump Mapping), многоуровневое наложение текстур (MIP-mapping), однопроходное мультитекстурирование, обработка двух пикселей за такт, анизотропная фильтрация (Anisotropic Filtering), би- и трилинейная фильтрация (заявлено), полный антиалиасинг, перспективное затуманивание (fogging), расчет отражений света (Specular Highlights), субпиксельная коррекция, поддержка 8-бит шаблонов (stencil planes).

ВИДЕО: интерполяция и фильтрация X/Y. Конвертирование цветов из/в YUV - RGB. Сжатие палитры. Захват отдельных кадров, видеоклипов (bmp, avi до 1760x1440 и 640x480 соответственно).

РАЗЪЕМЫ: в версии TV: RCA и S-Video выходы (NTSC или PAL), RCA и ASUS-Video входы для подключения TV-тюнера, ASUS TV Box, видеомагнитофона, видеокамеры (NTSC или PAL)

ДРАЙВЕРЫ: Windows 95/98, NT 4.0.

ПОДДЕРЖКА API: Direct3D (в т.ч. под DirectX 6.0) под Windows 95/98, OpenGL под Windows 95/98/NT 4.0 (Installable Client Driver).

ПРОЧЕЕ ПО: программа установки. Утилиты управления. DirectX 6.0. Программный проигрыватель MPEG-1. ПО для управления видеовходом ASUS LIVE3400 (только в TV-версии).

СИСТЕМНЫЕ ТРЕБОВАНИЯ: Windows 95 OSR 2.1, 98 или NT 4.0 SP3. Pentium II (или совместимый). Слот AGP 2x. 16 Мб ОЗУ или больше (рекомендуется). Привод CD-ROM.

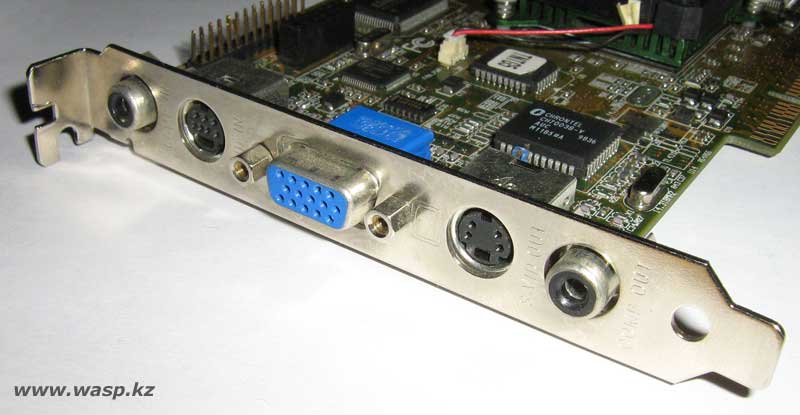

ASUS AGP-V3400TNT-TV разъемы панели

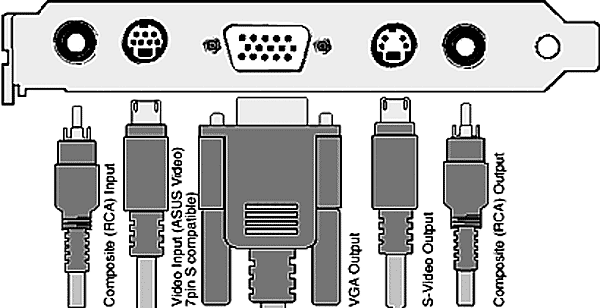

ASUS AGP-V3400TNT/TV - видеоразъемы распиновка



Разъемы и входы-выходы видеокарты



Платы, закономерно продолжающие линейку ASUS на хорошо зарекомендовавших себя чипсетах RIVA.


2D-графика имеет очень хорошие показатели, как по скорости, так и по качеству. В отличие от плат, использовавших RIVA 128 и RIVA 128ZX (например, V3000), V3400TNT обеспечивает достаточно чистые цвета, четкий текст и графику на разрешениях до 1280х1024. При более высоких разрешениях качество остается хорошим, но заметно уступает показателям плат Matrox на чипсете G-200. По скорости вывода двумерной графики V3400TNT незначительно отстает от аналогичных плат Diamond, Creative и STB, но ее быстродействия более чем достаточно для любого современного бизнес-приложения. В то же время V3400TNT-TV напротив является фактическимлидером по скорости в 2D (речь идет о 2-3% преимущества по сравнению с платами Diamond и Creative). Необходимо отметить, что в отличие платы Canopus TV-версия V3400TNT не имеет признаков ухудшения изображения в разрешении 1280x1024.

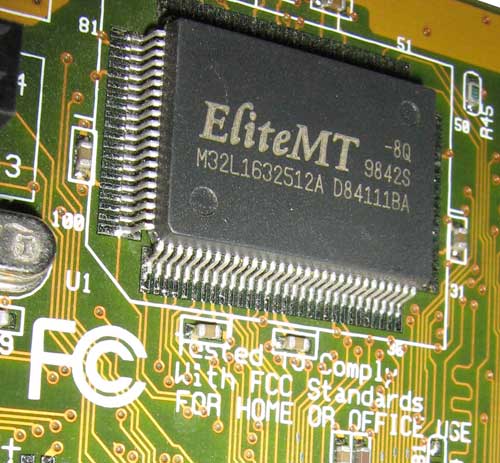

EliteMT -8Q M32L1632512A D84111BA

Чип памяти EliteMT -8Q M32L1632512A D84111BA



3D-графика новых плат ASUS позволяет отнести их к числу наиболее мощных современных универсальных ускорителей непрофессионального уровня. Высокое быстродействие TNT в совокупности с поддержкой большого количества функций и режимов 3D обеспечивает качественное изображение в большинстве наиболее известных современных игр, использующих API Direct3D и OpenGL. Несомненное достоинство - наличие полноценной поддержки OpenGL сразу через Installable Client Driver. Оценить это преимущество можно в GL-версии Unreal, которая исключительно хорошо смотрится на платах с TNT (после установки соответствующего обновления к игре с поддержкой этого чипсета). Как и ускорители Voodoo2 , V3400TNT может накладывать по две текстуры за такт, что значительно ускоряет обработку изображения в Unreal, Quake II и других играх, созданных на их основе.



Достоинства, отсутствующие у Voodoo2 - возможность использования разрешений свыше 1024х768 и получение полноцветного (TrueColor) изображения в 3D, имеет значение и значительно больший размер текстур, который можно использовать в играх. С этой точки зрения особенно привлекательна версия с 16 Мб видеоОЗУ, которая не только пользуется преимуществами AGP-режимов, но и может разместить больший объем текстур непосредственно "на борту".

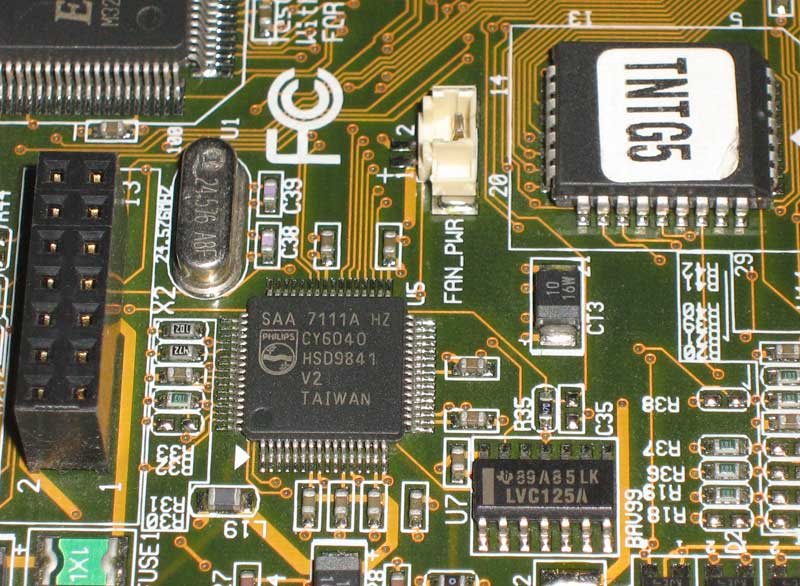

Philips SAA 7111A HZ CY6040 HSD9841 V2

БИОС и чип ТВ-тюнера Philips SAA 7111A HZ CY6040 HSD9841 V2



TV-версия платы - лидер скорости в 3D среди TNT-плат, во многом благодаря более быстрой, чем у конкурентов (и V3400TNT) памяти. Наоборот, минус V3400TNT - наименьший показатель быстродействия в 3D среди аналогов крупных производителей (Diamond, Creative, STB, Canopus и Elsa заметно ее опережают).



В тоже время обе видеокарты имеют более высокую надежность за счет стандартно установленного на радиаторе чипа вентилятора. Это позволяет достаточно успешно экспериментировать с разгоном, но приобретать V3400TNT для подобных целей невыгодно - разогнанные платы едва достигают стандартных показателей других brandname. Совсем другие результаты можно получить при грамотном "ускорении" V3400TNT-TV. За счет активного охлаждения и быстрой памяти она допускает существенный разгон со значительным увеличением производительности.V3400TNT-TV обеспечивает сравнительно высокое качество вывода на телеэкран (допускается одновременный вывод на TV и монитор). При максимальном разрешении хорошо различается не только графика, но и текст. Качество воспроизведения видео значительно выше, чем у большинства плат предыдущего поколения, игры же на большом экране смотрятся просто замечательно.



V3400TNT-TV уникальна по своей универсальности за счет наличия видеовходов и встроенной схемы видеозахвата, позволяющей не только захватывать отдельные кадры, но и оцифровывать видеоклипы. Качество такой оцифровки не слишком высоко, но для видеоконференций и любительских клипов более чем достаточно. Нелишней может быть и возможность просмотра видеозаписей прямо на мониторе.



Утилиты содержат необходимые настройки, но не предусматривают управление разгоном. В общем случае инсталляция проходит без осложнений. С этими платами рекомендуется использовать только собственные драйвера ASUSTeK, так как драйвера производителя чипсета (референс-драйвера) с ними не работают (по состоянию на момент написания обзора).



После установки проверьте версию BIOS видеоплаты, если она соответствует первому релизу, то для полной и корректной поддержки всех AGP-режимов рекомендуем обновить BIOS (рекомендуется при наличии достаточного опыта). Кроме того, постарайтесь установить последнюю версию драйверов, которые находятся в непрерывной доводке.

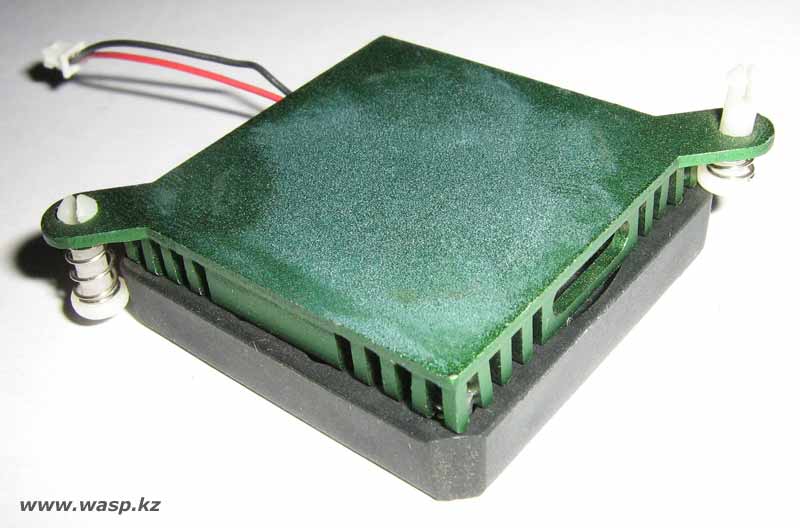

Кулер для TNT2 Asus

Подошва алюминиевого кулера



Примечание: если в ходе инсталляции V3400TNT (или TNT-платы другого производителя) возникнут проблемы, попробуйте проставить в BIOS AGP Aperture Size = 256 MB (эту опцию необходимо изменить до установки новой карты), проверьте, проставлена ли опция "Assign IRQ to VGA", на системных платах с большим уровнем паразитных шумов, возможно, потребуется еще и отключить режим AGP2x. Учтите, что материнские платы ASUS P2L97 и P2L97-S ранних версий (Rev. меньше 2.04 и 2.01 соответственно) не могут обеспечить требуемые режимы питания для 0,35 мкм-TNT и отказываются с ними работать.



РЕЗЮМЕ: TV-версия - отличный выбор в качестве быстрой и надежной универсальной платы с преимущественным использованием в 3D-играх и кандидат на приобретение для домашнего игрового ПК. V3400TNT- неплохой выбор с учетом ее надежности, но скорость меньше, чем у аналогов.



***
